 canalisation d'arrivée d'huile au TURBO

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
bububreak
team r18 turbo
team r18 turbo


Nombre de messages : 653
Date d'inscription : 30/05/2013

MessageSujet: canalisation d'arrivée d'huile au TURBO   Dim 13 Oct - 13:37

le flexible d'arrivée d'huile au turbo suinte sur mon break de 1983 Sad


il est donc temps de le changé Exclamation
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bububreak
team r18 turbo
team r18 turbo


Nombre de messages : 653
Date d'inscription : 30/05/2013

MessageSujet: Re: canalisation d'arrivée d'huile au TURBO   Dim 13 Oct - 13:41

j'ai donc déposé la traverse superieur ( 5 boulons de 13 )
défait le cable d'ouverture du capot moteur
enlever la calandre ( 2 vis cruciforme )
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bububreak
team r18 turbo
team r18 turbo


Nombre de messages : 653
Date d'inscription : 30/05/2013

MessageSujet: Re: canalisation d'arrivée d'huile au TURBO   Dim 13 Oct - 13:51

j'ai également déposé l'échangeur air/air et la stupeur ...affraid
ou est donc passé la capsule thermostatique Question Question Question


j'ai nettoyé l'intérieur à l'essence , c'était bien noir !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bububreak
team r18 turbo
team r18 turbo


Nombre de messages : 653
Date d'inscription : 30/05/2013

MessageSujet: Re: canalisation d'arrivée d'huile au TURBO   Dim 13 Oct - 13:56

j'ai ensuite désacouplé la pompe de direction assistée pour pouvoir passé la clé de 24
la fleche indique la canalisation d'huile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bububreak
team r18 turbo
team r18 turbo


Nombre de messages : 653
Date d'inscription : 30/05/2013

MessageSujet: Re: canalisation d'arrivée d'huile au TURBO   Dim 13 Oct - 14:02

maintenant que j'ai écarté la DA et enlevé la courroie , j'ai le visu sur l'écrou Smile


comme j'ai sorti l'échangeur air/air , je vais pouvoir passer la clé plate de 24 par là Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bububreak
team r18 turbo
team r18 turbo


Nombre de messages : 653
Date d'inscription : 30/05/2013

MessageSujet: Re: canalisation d'arrivée d'huile au TURBO   Dim 13 Oct - 14:09

maintenant qu'il est desolidarisé du bloc moteur , il me reste encore a enlever la patte de fixation sur la culasse


une clé de 13 et voila Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bububreak
team r18 turbo
team r18 turbo


Nombre de messages : 653
Date d'inscription : 30/05/2013

MessageSujet: Re: canalisation d'arrivée d'huile au TURBO   Dim 13 Oct - 14:14

plus vers le turbo il y a la 2eme patte de fixation , ce coup ci , c'est une clé de 10 qu'il faut pirat
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bububreak
team r18 turbo
team r18 turbo


Nombre de messages : 653
Date d'inscription : 30/05/2013

MessageSujet: Re: canalisation d'arrivée d'huile au TURBO   Dim 13 Oct - 14:24

et me voici à l'arrivée au turbo Very Happy


c'est déposé cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bububreak
team r18 turbo
team r18 turbo


Nombre de messages : 653
Date d'inscription : 30/05/2013

MessageSujet: Re: canalisation d'arrivée d'huile au TURBO   Dim 13 Oct - 14:46

j'ai commandé le joint au départ et le joint à l'arrivée chez RENAULT
par contre la canalisation / flexible n'est plus disponible chez RENAULT
j'ai 2 solutions , je vous tiendrais au courant de la suite Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
R 1345
modo
modo


Nombre de messages : 1762
Age : 44
Localisation : ardennes
Date d'inscription : 19/04/2006

MessageSujet: Re: canalisation d'arrivée d'huile au TURBO   Mer 16 Oct - 20:22

ok on suit ca de pres.

sinon ca se trouve en occas facielement.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bububreak
team r18 turbo
team r18 turbo


Nombre de messages : 653
Date d'inscription : 30/05/2013

MessageSujet: Re: canalisation d'arrivée d'huile au TURBO   Mer 23 Oct - 21:07

j'ai fait changé le fléxible dans une entreprise d'hydraulique (après en avoir fais plusieurs )
pour le moment , j'ai remonté la canalisation (provisoirement au niveau du turbo ) , remis la pompe de direction assistée
maintenant c'est en attente de la procédure de redémarrage .......des que je trouve du temps libre Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bububreak
team r18 turbo
team r18 turbo


Nombre de messages : 653
Date d'inscription : 30/05/2013

MessageSujet: Re: canalisation d'arrivée d'huile au TURBO   Lun 23 Déc - 8:46

le joint d'entrée est un simple joint en cuivre comme celui du bouchon de vidange du carter d'huile mais diamètre plus gros .
le joint à l'arrivée du turbo :
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bububreak
team r18 turbo
team r18 turbo


Nombre de messages : 653
Date d'inscription : 30/05/2013

MessageSujet: Re: canalisation d'arrivée d'huile au TURBO   Lun 23 Déc - 8:49

après vérification que tout va bien en place , je remet donc le flexible en place en serrant d'abord au bloc moteur puis remise en place de la pompe de direction assistée


Dernière édition par bububreak le Lun 23 Déc - 11:57, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bububreak
team r18 turbo
team r18 turbo


Nombre de messages : 653
Date d'inscription : 30/05/2013

MessageSujet: Re: canalisation d'arrivée d'huile au TURBO   Lun 23 Déc - 8:55

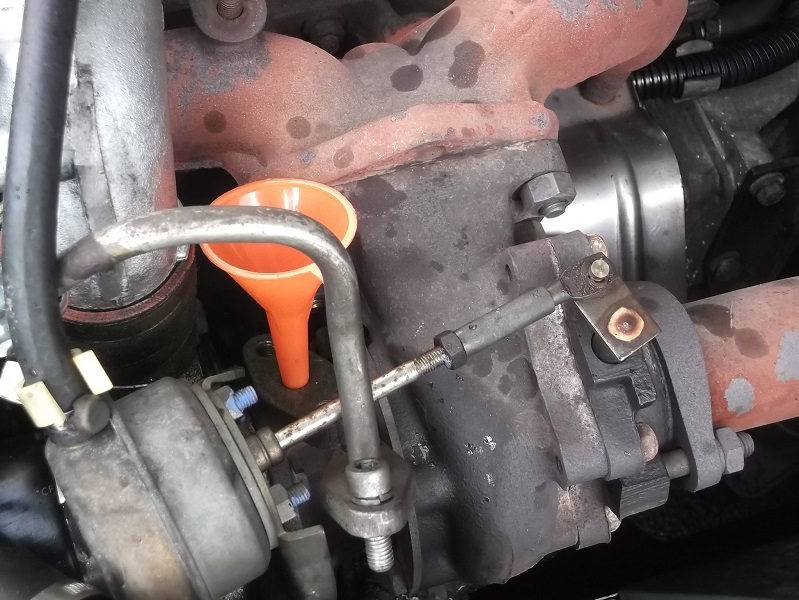

après avoir serré les 2 pates de fixation sur le haut moteur , je remplis d'huile l'entrée du turbo
ne faites pas attention aux taches , c'est du WD40  Embarassed


attention , c'est vite remplit !
j'ai bien nettoyer la surface pour y placer le joint papier
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bububreak
team r18 turbo
team r18 turbo


Nombre de messages : 653
Date d'inscription : 30/05/2013

MessageSujet: Re: canalisation d'arrivée d'huile au TURBO   Lun 23 Déc - 8:59

voila le joint en place
je laisse comme ceci pour la procédure de redémarrage  Smile

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bububreak
team r18 turbo
team r18 turbo


Nombre de messages : 653
Date d'inscription : 30/05/2013

MessageSujet: Re: canalisation d'arrivée d'huile au TURBO   Lun 23 Déc - 11:38

PROCEDURE DE REDEMARRAGE

j'ai débranché le fil haute tension à la bobine



pendant que madame Bubu actionne le démarreur jusqu'au réarmorçage du circuit d'huile , moi je surveille le moment ou l'huile va sortir du fléxible (prévoir chiffon).
une fois cela fait , je le mets en place et ya plus qu'à serrer  Smile


enfin , j'ai rebrancher le fil haute tension puis démarrer le moteur en laissant tourner au ralenti pour que le circuit se refasse et pas de fuite à l'horizon  cheers
remontage de l'échangeur , de la traverse et de la boite à air (que finalement je n'ai pas repeint faute de temps.... Embarassed  ) et de la calandre

THE END
